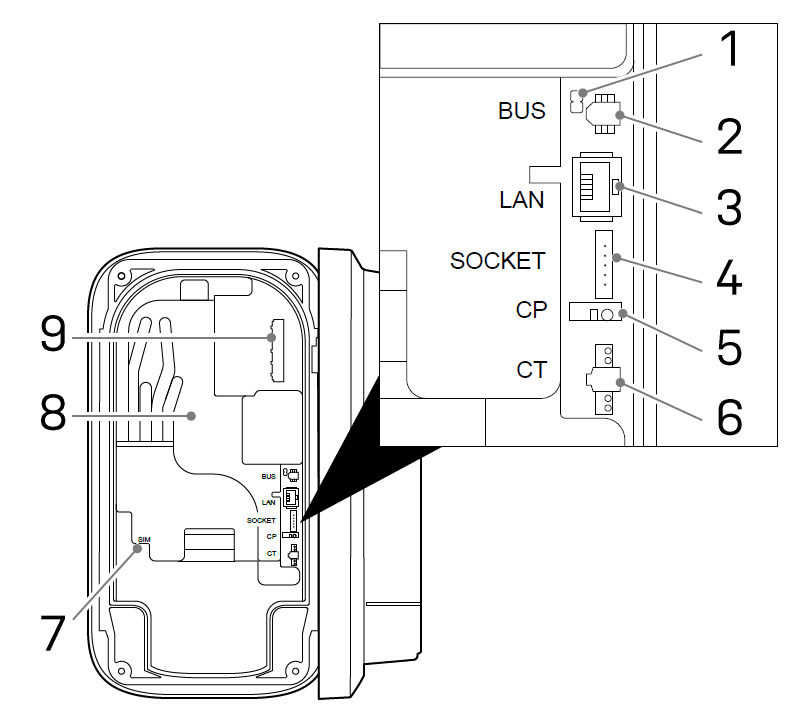

Abbildung 1 Informationen zum Anschluss
Tabelle 1 Informationen zum Anschluss
| Nummer | Anschluss | Zweck |
| 1 | BUS Abschlussbrücke* | Wird verwendet bei der Gruppenlastverteilung über RS-485. |
| 2 | BUS-Anschluss* | Wird verwendet bei der Gruppenlastverteilung über RS-485 und zum Anschluss von Modbus RTU-Zählern. |
| 3 | Ethernet-Anschluss* | Wird verwendet, um das Ladegerät mit einem Netzwerk, Switch oder einem anderen Ladegerät für die Gruppenlastverteilung zu verbinden. |
| 4 | Steckdosenanschluss* | Wird verwendet, um die Steuerleitungen der Steckdose mit der Leiterplatte (PCB) zu verbinden. |
| 5 | Steuerpilot-Anschluss* | Wird verwendet, um den CP-Leiter vom Ladekabel mit der Leiterplatte (PCB) zu verbinden. |
| 6 | CT-Spulenanschluss* | Wird verwendet, um die CT-Spulenleitungen mit der Leiterplatte (PCB) zu verbinden. |
| 7 | SIM-Kartenhalter* | Wird verwendet, um das Ladegerät mit einem LTE-Netz zu verbinden. |
| 8 | LED zur Genauigkeit des Energiezählers* | Dient zur Anzeige des Stromverbrauchs des Ladegeräts. |
| 9 | Netzanschluss | Dient zur Stromversorgung des Ladegeräts. |
