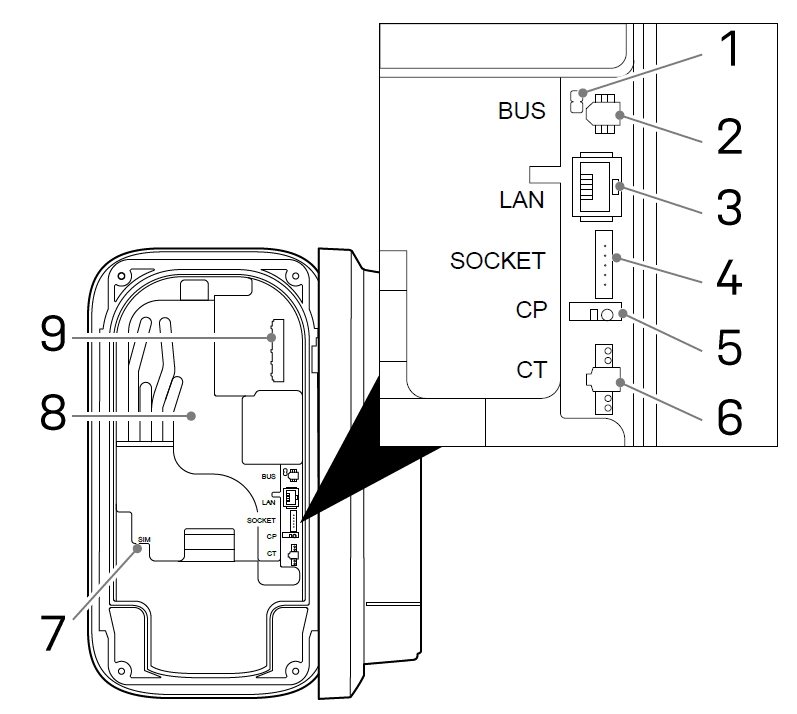

Figure 1 Informations sur les connecteurs
Tableau 1 Informations sur les connecteurs
| Numéro | Connecteur | Utilisation |
| 1 | Jumper de terminaison BUS* | À utiliser dans le cas d’un équilibrage de charge de groupe via RS-485. |
| 2 | Connecteur BUS* | À utiliser dans le cas d’un équilibrage de charge de groupe via RS-485. Et à utiliser pour connecter des compteurs modbus RTU. |
| 3 | Connecteur Ethernet* | À utiliser pour connecter le chargeur à un réseau, un switch ou un autre chargeur pour l’équilibrage de charge de groupe. |
| 4 | Connecteur de prise* | À utiliser pour connecter les fils de contrôle de la prise au circuit imprimé (PCB). |
| 5 | Connecteur du pilote de contrôle* | À utiliser pour connecter le fil CP du câble de charge au circuit imprimé (PCB). |
| 6 | Connecteur des bobines CT* | À utiliser pour connecter les fils des bobines CT au circuit imprimé (PCB). |
| 7 | Support de carte SIM* | À utiliser pour connecter le chargeur à un réseau LTE. |
| 8 | LED de précision du compteur d’énergie* | À utiliser pour indiquer la consommation d’énergie du chargeur. |
| 9 | Connecteur secteur | À utiliser pour alimenter le chargeur. |
