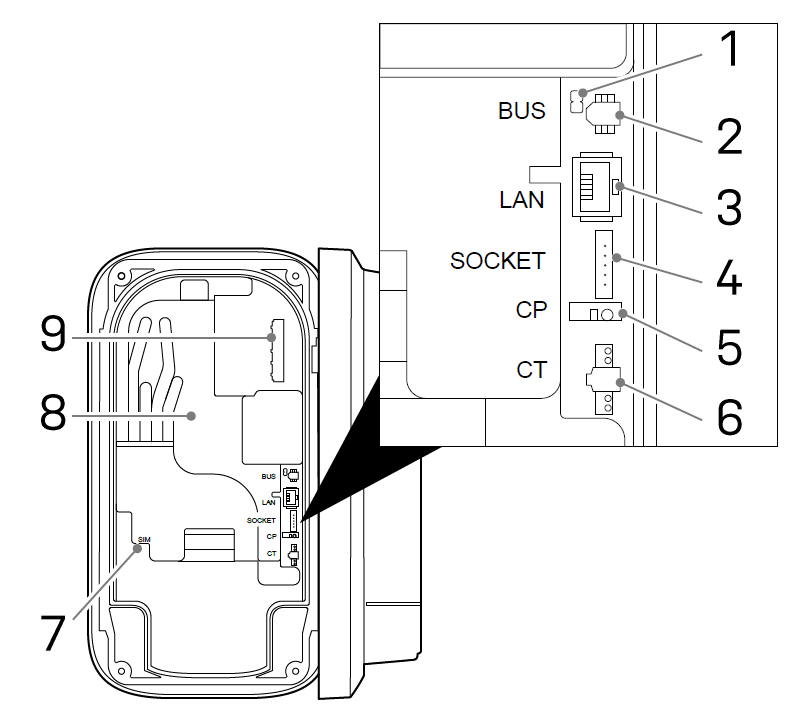

Figuur 1 Aansluitinformatie
Tabel 1 Aansluitinformatie
| Nummer | Aansluiting | Doel |
| 1 | BUS Terminatie jumper* | Te gebruiken bij groepsbelastingbalancering via RS-485. |
| 2 | BUS aansluiting* | Te gebruiken bij groepsbelastingbalancering via RS-485. En te gebruiken voor het aansluiten van modbus RTU meters. |
| 3 | Ethernet aansluiting* | Te gebruiken voor het aansluiten van de lader op een netwerk, switch of een andere lader voor groepsbelastingbalancering. |
| 4 | Stopcontact aansluiting* | Te gebruiken voor het aansluiten van de stopcontactbesturingsdraden op de PCB. |
| 5 | Besturingspiloot aansluiting* | Te gebruiken voor het aansluiten van de CP-draad van de laadkabel op de PCB. |
| 6 | CT spoelen aansluiting* | Te gebruiken voor het aansluiten van de CT spoeldraden op de PCB. |
| 7 | SIM-kaarthouder* | Te gebruiken voor het aansluiten van de lader op een LTE-netwerk. |
| 8 | Energieteller nauwkeurigheids LED* | Te gebruiken voor het aangeven van het stroomverbruik van de lader. |
| 9 | Netvoeding aansluiting | Te gebruiken om de lader van stroom te voorzien. |
